屋頂風機安裝施工方案

1、編制說明?

   結構件生產廠房及托輥生產廠房屋頂設置屋頂風機54臺，分別布置在廠房屋頂上，風機單體最大

重量為227Kg，無法一次吊裝到位，吊裝有很大的難度，在安裝的過程中，很容易損壞屋面彩鋼板，

需要采取防護措施，故編制該專項方案，明確施工順序以及防護措施。?

2、工程概述?

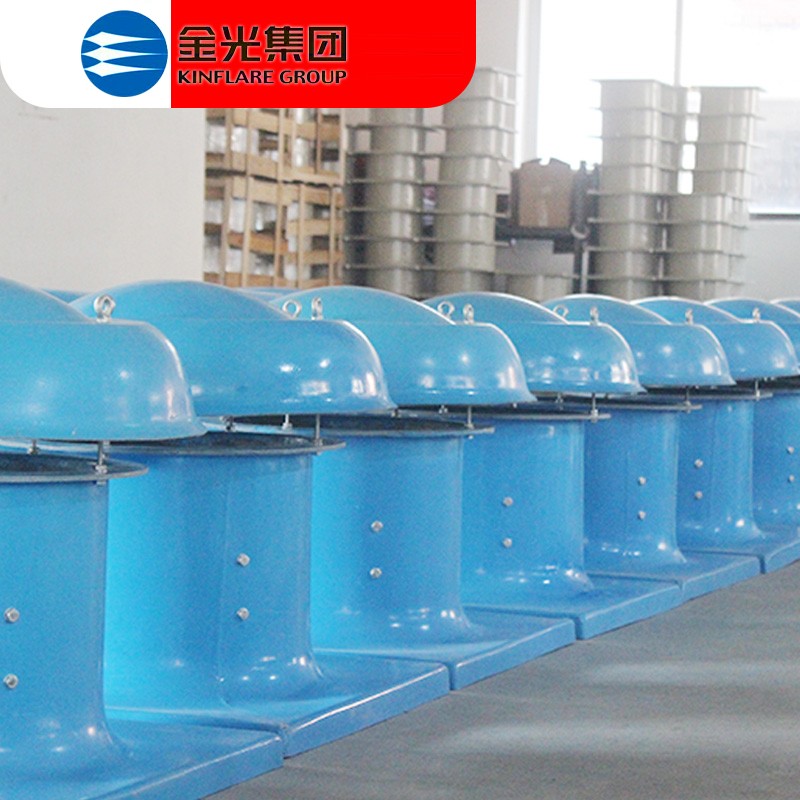

   該工程屋頂風機共有54臺，體積較大，長×寬＝1100×1100mm，單體重量為227Kg，分別布置在

結構件廠房36臺，托輥廠房18臺。

3、施工安全管理?

(A)安全管理體系?

安全是生產之首，建立以項目經理為首的第一責任者的安全管理組織機構，全面貫徹行國家及企業

有關安全法規及各項管理制度，運用系

統工程的原理和方法進行安全管理，開展預測預防工作，確保生產安全。

? ? ????? ?? ????

(B)安全保證措施?

 為了確保施工順利進行，在風機安裝過程中必須樹立安全第一的的思想，切

實做到以下幾條：?

 (1)施工人員施工前要熟知風機安裝步驟及施工過程中注意事項。?

（2）安裝前，由項目部安全員對操作人員進行上場安全檢查。?

（3）健全安全監督檢查制度，安全員跟蹤進行監督檢查，發現問題及時解決。?

（4）風機安裝前由技術負責人進行安全技術交底，做好記錄并要求接受交底人員簽字確認，對高空

作業人員要進行安全教育，要配戴好安全防護用具，嚴格按照操作規程作業。?

（5）對吊裝指揮人員、吊車司機等進行重點教育。? ?

 (6）項目部安全管理者及班組安全員協調與協助各班組做好安全工作，指導進行安全防護和安全管

理各項工作。?

（7）焊工應持證上崗，焊接作業時周圍應做好防護，備好滅火器。?????????????

上下屋面的爬梯應架設牢固，上下屋面時應采取防護措施。?

（8）在屋頂風機口、屋頂預留孔洞位置設置安全警示標志，防止施工人員高處墜落。?

（9）施工人員在施工過程中要注意成品保護，在指定區域施工，嚴禁在屋頂采光口附近及屋面上隨

意踩踏。?

（10）風機安裝完成后對屋面上遺留的包裝物、施工用材料等垃圾及時清理干凈。

?

4、風機安裝方法及技術措施?

  （1）根據圖紙定位風機安裝位置，彈墨線。?

  （2）用輪式汽車吊將屋面風機設備從地面吊裝至風機安裝位置附近，風機與屋面接觸面鋪設

4*0.3m的木板或竹板增大屋面受力面積，減少屋面單位面積承受荷載，以防將屋面壓壞或壓塌。?

  （3）用砂輪機沿線將屋面板切割開，清理填充巖棉。?

  （4）將制作好的角鋼支架與屋面檁條焊接，要求焊縫飽滿，滿焊。?

  （5）用鉚釘將止回閥固定在支架內（風機口下沿）。?

  （6）用鍍鋅鐵皮將角鋼支架四周包裹，連接處焊接。?

  （7）將風機扣在支架上（支架上沿覆蓋一層3-5mm的橡膠減震墊)用自攻螺釘固定。?

  （8）屋面與支架縫隙用泡沫填充劑做防水處理。

?

======================================
